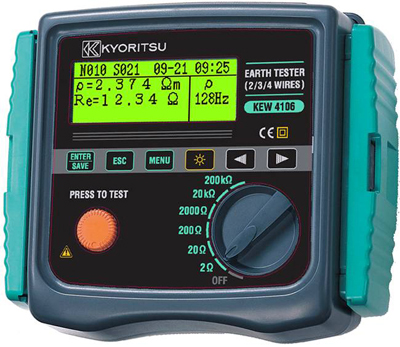

接地电阻测试仪 KEW 4106
生产厂家：KYORITSU（克列茨）
产品型号：KEW4106
产品介绍
• 全数字化，双CPU，高速高精度测试，本机数据处理.
• 先进的滤波功能（FFT方法）可减少（噪音）干扰以确保稳定测试.
• 测试频率选择功能（94Hz/105Hz/111Hz/128Hz）.自动模式时，KEW 4106会选择最适合的频率
• 显示屏上可显示数个结果：辅助接地棒的电阻，测试电流频率，干扰（噪音）频率和电压，剩余电阻Rk等.
• 超强干扰或高辅助接地棒电阻时的警告功能.
• 大型图象显示（带背光灯）便于在昏暗场所读数.
• 最多可保存800个测试结果，可在显示屏上查看.
• 保存数据可使用USB适配器（MODEL8212-USB）传送至PC（附带软件“KEW Report").
• 防水防尘功能：设计符合防水防尘IEC60529（IP54）.
功能 | 量程 | 分辨率 | 测试量程 | 精确度 |
接地电阻 | 2Ω | 0.001Ω | 0.03 - 2.099Ω | ±2%rdg±0.03Ω |
20Ω | 0.01Ω | 0.03 - 20.99Ω | ±2%rdg±5dgt (*1) | |
200Ω | 0.1Ω | 0.3 - 209.9Ω | ||
2000Ω | 1Ω | 3 - 2099Ω | ||
20kΩ | 10Ω | 0.03k - 20.99kΩ | ||
200kΩ | 100Ω | 0.3k - 209.9kΩ | ||
辅助接地电阻 | 8% of Re+Rh+Rs | |||
接地电阻 | 2Ω | 0.1Ω·mm - 1Ω·m | 0.2 - 395.6Ω·m | ρ=2×π×a×Rg (*2) |
20Ω | 0.2 - 3956Ω·m | |||
200Ω | 20 - 39.56kΩ·m | |||
2000Ω | 0.2 - 395.6kΩ·m | |||
20kΩ | 2.0 - 1999kΩ·m | |||
200kΩ | ||||
连续干扰电压 | 50V | 0.1V | 0 - 50.9Vrms | ±2%rdg±2dgt (50/60Hz) |
±3%rdg±2dgt (40 - 500Hz) | ||||
频率 | 自动量程 | 0.1Hz，1Hz | 40Hz - 500Hz | ±1%rdg±2dgt |
测试方法 | 接地电阻: 电压降落法(使用探棒测试电流和电压) | |||
内存量 | 800个数据 | |||
通信 | Model 8212-USB适配器 | |||
LCD | 点矩阵，192×64 单色 | |||
过程显示 | 显示"OL" | |||
过载保护 | E-S端口间,E-H(C)端口间 AC280V/10秒. | |||
安全规格 | IEC 61010-1 CAT III 300V, CAT IV 150V 污染度 2 | |||
电源 | DC12V : AA干电池(R6) × 8 | |||
外形尺寸 | 167(L) × 185(W) × 89(D) mm | |||
重量 | 约. 900g (含电池) | |||
附件 | 7229A (精密测试用测试线), | |||
可选件 | 8212-RS232C (带"KEW Report"软件的RS232C适配器) | |||
