产品信息

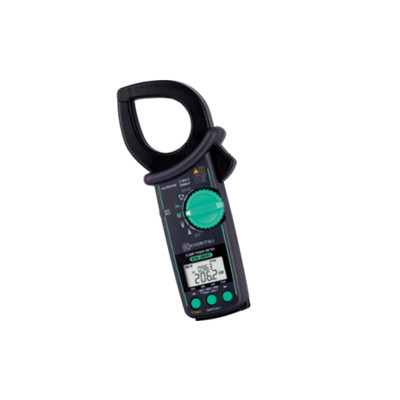

钳形功率计 KEW 2062

生产厂家:KYORITSU(克列茨)

产品型号:KEW 2062

产品介绍

55 mm水滴形钳头: 方便在小型办公室和工厂使用
•电流高达1000A rms
•电压高达1000V rms
•谐波高达30th
•多种测量功能:电流、电压、功率、谐波、相位检测
•LCD可以同时显示电压和频率或功率和功率因数的值
•每一次的谐波可以显示在测试仪的液晶显示器



1.各种测量功能

〇测量电流、电压、功率、谐波和相位检测.
〇真有效值:指示失真波形的正确值.
〇提供PEAK, MAX, MIN, AVG 功能. 易于检查电源的时间变化.
〇LCD可同时显示电压、频率或功率、功率因数值.



2.功率测量

可以在任何布线系统上进行功率测量.



KEW 2062可以单相2线 / 单相3线和三相3线/三相4线的平衡和不平衡测量

双屏可同时显示W & PF, W & deg, W & VA, W & Var, V & A, 等参数.

可测量功率测量所需要的各种参数
如有功/无功/视在功率、功率因数、

相位差(仅1P2W)

可以用简单的步骤测量三相总功率



通过设置CT和VT的比值,测量变换的

二次侧,可得到一次侧值



3.谐波测量

可以测量在现场引起各种故障的电压和电流的谐波,可测量和显示每个电压和电流谐波到30th。

总谐波失真系数分为THD-R和TH-F两种类型,在测试仪的LCD上可显示每个谐波的程度。

电流值(或电压值)和内容比率都可以显示在同一屏幕上。



连接线路

1P2W, 1P3W,   3P3W, 3P4W

测量和参数

电压, 电流, , 有功功率,无功功率, 视在
  功率, 功率因数(cosθ), 相位角, 谐波
  (THD-R/THD-F), 相位旋转

ACV









量程

1000V

精确度

±0.7%rdg±3dgt (40.0 - 70.0Hz)
  ±3.0%rdg±5dgt (70.1 - 1kHz)

峰值系数

1.7 以下

ACA









量程

40.00/400.0/1000A (3个自动量程)

精确度

±1.0%rdg±3dgt (40.0 - 70.0Hz)
  ±2.0%rdg±5dgt (70.1 - 1kHz)

峰值系数

在40.00A/400.0A量程内小于3,
  在1500A峰值、1000A量程小于3

频率









显示范围

40.0 - 999.9Hz

精确度

±0.3%rdg±3dgt

有功功率









量程

40.00/400.0/1000kW

精确度

±1.7%rdg±5dgt (功率因数1, 正弦波, 45 - 65Hz)

视在功率









量程

40.00/400.0/1000kVA

精确度

每个计算值±1dgt
  总和: 加上每个通道的误差, 3P3W: ±2dgt, 3P4W:±3dgt

无功功率









量程

40.00/400.0/1000kVar

精确度

每个计算值±1dgt
  总和: 加上每个通道的误差, 3P3W: ±2dgt, 3P4W:±3dgt

功率系数









显示范围

-1.000 - 0.000 - +1.000

精确度

每个计算值±1dgt
  总和: 加上每个通道的误差, 3P3W: ±2dgt, 3P4W:±3dgt

相位角(仅限1P2W)









显示范围

-180.0 - 0.0 - +179.9

精确度

±3.0°

谐波RMS(内容比率)









分析顺序

1 - 30

精确度

±5.0%rdg ± 10dgt (1 - 10th)
  ±10%rdg ± 10dgt (11 - 20th)
  ±20%rdg ± 10dgt (21 - 30th)

总谐波THD-R/THD-F









显示范围

0.0% - 100.0%

精确度

每个测量值的计算结果±1dgt

相位旋转

ACV 80 - 1100V (45 - 65Hz)

其他功能

最大值/最小值/平均值/峰值, 数据保持, 背光灯,自动关机

通用









电源

LR6(AAA)(1.5V) ×2

连续使用时间

约58 hours

导体尺寸

最大φ55mm.

外形尺寸 /重量

247(L) × 105(W) × 49(D) mm / 约.490g(含电池)

安全规格

IEC   61010-1, IEC 61010-2-032, IEC 61326-1,-2-2 (EMC), IEC 60529 (IP40)
  CAT IV 300V / CAT lll 600V / CAT ll 1000V 污染度 2

配件

7290 (测试线)
  9198 (便携箱)
  LR6(AAA)×2, 使用说明书
